公共广播系统的接线图会因具体的系统配置和应用场景而有所不同，一个完整的公共广播接线图应包含以下几个关键部分：

1、节目源设备：

- 这通常是音频播放器、麦克风或其他音频输入设备，这些设备通过音频线缆（通常是平衡线或非平衡线）与调音台或前置放大器相连。

2、调音台或前置放大器：

- 这些设备用于调整和处理输入的音频信号，它们通常具有多个输入通道，每个通道都可以独立调整音量、均衡和其他音频效果，调音台或前置放大器的输出通过音频线缆连接到功率放大器。

3、功率放大器：

- 功率放大器的作用是放大调音台或前置放大器输出的音频信号，以便能够驱动扬声器，功率放大器通常具有多种输出通道，每个通道都可以连接到不同的扬声器或扬声器组。

4、分区控制器：

- 如果需要将广播系统划分为多个区域或分组，那么分区控制器是必要的，分区控制器允许管理员分别控制每个区域的广播内容，例如在商场中，不同楼层或店铺可以接收不同的广播信息，分区控制器通过控制线与功率放大器和数字可寻址调谐器（Dante）等网络协议连接。

5、扬声器：

- 扬声器是广播系统的最终输出设备，它们通过音频线缆连接到功率放大器的输出端，扬声器的选择和布置会根据实际应用场景和需求进行优化。

6、电源和接地：

- 所有设备都需要可靠的电源供应和良好的接地保护，电源线和地线应符合相应的电气安全标准。

7、网络连接（如适用）：

- 如果公共广播系统支持网络功能（如远程控制、在线更新等），则需要网络连接，这通常涉及交换机、路由器和其他网络设备的配置。

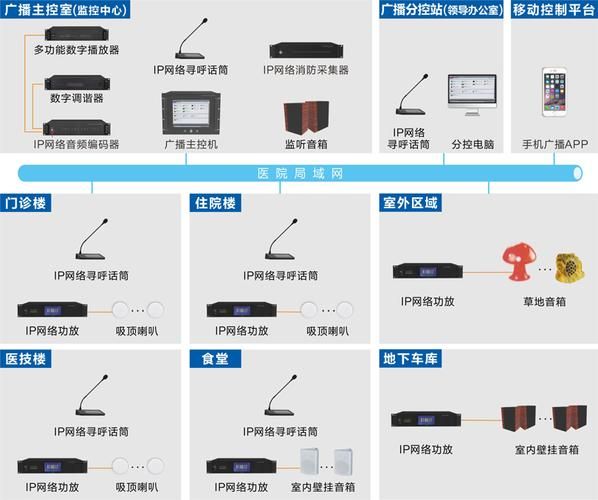

以下是一个简单的公共广播接线图示例：

[节目源] --(音频线)-- [调音台/前置放大器] --(音频线)-- [功率放大器] --(音频线)-- [扬声器]
                         |                     |
                 (网络连接)                  (控制线)

上述接线图仅为示意图，并未展示完整的系统细节，在实际应用中，可能需要更多的硬件组件和更复杂的布线方案，在进行公共广播系统的设计和安装时，建议参考相关的专业书籍或咨询专业的音频技术人员以获取更准确的指导。
