林内燃气热水器与壁挂炉安装示意图详解

随着现代家庭对于生活品质要求的不断提高，林内作为知名的暖通设备品牌，其燃气热水器和壁挂炉产品受到了众多消费者的青睐，无论是燃气热水器还是壁挂炉，正确的安装都是确保其安全、高效运行的关键，我们就以林内燃气热水器和壁挂炉为例，为大家详细介绍安装示意图的相关信息，让您在选购与安装时能够心中有数，避免不必要的麻烦与安全隐患。

林内燃气热水器安装要点

林内燃气热水器的安装过程较为精细，需严格按照说明书操作，以下是一些关键的安装要点：

1、安装位置选择：应挑选通风良好且便于维修的位置，远离易燃物品，要考虑到水管、燃气管和排气管的合理布局，热水器需安装在承重墙上，确保安装牢固，不能有松动或摇晃的情况。

2、烟管安装：烟管直径通常为6厘米，打孔需稍微向下倾斜2°，以防止雨水倒灌，延长使用寿命。

3、水管与气管连接：水管连接要确保密封无漏水，气管连接需使用专用接头并确保无泄漏。

4、电气连接：确认电源电压与线径符合要求，安装接地保护，确保使用安全。

5、调试检查：安装完成后，进行漏气测试、水压测试及热水系统调试，确保一切正常运作。

林内壁挂炉安装示意图解读

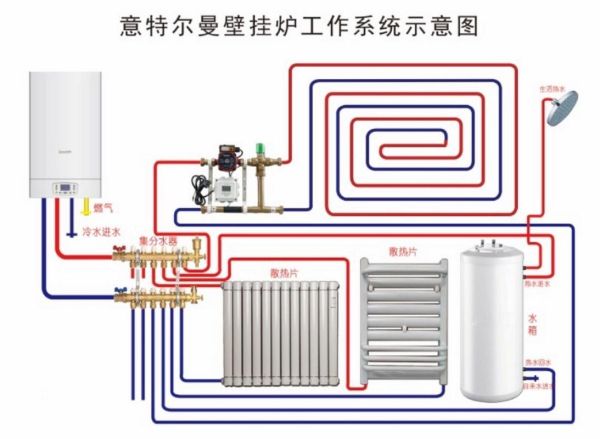

相较于燃气热水器，林内壁挂炉的安装更为复杂，涉及水力、电力及燃气多个系统的综合安装，以下通过一张典型的壁挂炉安装示意图来解读各个部件的位置及连接关系。

1、主机挂装位置：壁挂炉通常安装在厨房、浴室或封闭阳台等便于操作且靠近主要功能区的位置，确保安装环境干燥、通风良好，远离水源和火源。

2、烟道安装：烟道是排放燃烧废气的重要通道，必须伸出室外，确保烟气顺畅排出，烟道管的安装应遵循“短、直、少弯”的原则，尽量减少阻力，提高排烟效率。

3、冷热水管接口：壁挂炉下方设有进水口和出水口，分别连接冷水管和热水管，安装时需使用专用接头和密封材料，防止漏水。

4、燃气管道连接：燃气管道是壁挂炉的燃料供应通道，必须采用符合国家标准的管材，并配备必要的安全防护装置，如燃气阀门、压力表等，连接时需注意管道的走向和坡度，确保燃气能够顺畅输送。

5、电源与控制线连接：壁挂炉需要连接电源才能正常工作，电源线应选用符合规格的电线，并配备漏电保护开关，还需连接控制线，实现远程控制和智能化操作。

6、供暖系统连接：壁挂炉可搭配地暖或暖气片等供暖设备使用，安装时需将供暖管道与壁挂炉的出水口和回水口相连，形成完整的供暖系统。

安装后的检查与维护

安装完成后，务必进行全面的检查与测试，包括但不限于以下几点：

1、漏气测试：使用专业的检漏液或气体检测仪检查燃气管道是否有泄漏。

2、水压测试：对供暖系统进行水压测试，确保没有漏水点。

3、电气安全检查：确认所有电气连接均符合安全标准。

4、系统调试：开启壁挂炉进行试运行，检查各项功能是否正常。

林内燃气热水器和壁挂炉的安装虽然看似复杂，但只要掌握了正确的方法并遵循相关规范，就能够顺利完成，通过本文的介绍和图解示意，希望能够帮助您更好地理解整个安装流程，为您的家庭带来温暖与舒适，安全总是第一位的，如果有任何不确定之处，请务必联系专业人员进行操作。
